インジウムめっきの用途と特性・現場で使える選定知識
「柔らかすぎる」と思って候補から外したインジウムめっきが、実は銀めっきよりも長期安定性で上回るケースがあります。
インジウムめっきの基本特性：金属加工現場が知っておくべき数値と性質
インジウムは銀白色の金属で、融点は約156.6℃という非常に低い値を持ちます。これは鉛（328℃）やスズ（232℃）よりも大幅に低く、はんだ材料として扱いやすい温度域での使用が可能です。硬さはナイフで切断できるほど柔らかく、金属の中でもトップクラスの軟質材として知られています。
この柔らかさは、現場によっては「強度が足りないのでは」という先入観を生みやすい特性です。しかし実際には、その変形追従性こそが機能めっきとして選ばれる最大の理由になっています。
インジウムめっきの主な物理的・化学的特性をまとめると以下のとおりです。
| 特性項目 | インジウム | スズ（参考） | 鉛（参考） |
|---|---|---|---|
| 融点 | 156.6℃ | 232℃ | 328℃ |
| 硬さ（ビッカース） | 約9 HV | 約5 HV | 約4 HV |
| 耐アルカリ性 | ◎ 良好 | △ やや劣る | ○ 良好 |
| 耐硫化性 | ◎ 良好 | ✕ 劣る | ○ やや良好 |
| ガラス・セラミックとの親和性 | ◎ 高い | △ やや低い | △ 低い |
| はんだ付け性 | ◎ 優秀 | ◎ 優秀 | ○ 良好 |
耐アルカリ性が高い点は工業用洗浄環境での長期使用に有利です。一方で無機酸（塩酸・硫酸など）には溶解しやすいため、酸性環境での使用には適しません。これは選定時に必ず確認すべき条件です。
インジウムはまた、拡散性が高いという独特の性質を持ちます。つまり、隣接する金属との間で自然に原子レベルの拡散・合金化が起こりやすく、この性質を意図的に利用した「めっき後に熱処理で合金化する」工法も実際に使われています。つまり合金めっきが基本です。
参考リンク：インジウムめっきの特性・用途についての基礎解説（三和メッキ工業）
インジウムめっきの用途①：ベアリング（軸受）への潤滑めっきとして
インジウムめっきがもっとも歴史的に確立されている用途のひとつが、滑り軸受（ベアリング）への潤滑皮膜としての使用です。インジウムの柔らかさは鉛めっきを上回るほどで、摺動面に形成した薄い皮膜が「固体潤滑剤」として機能します。
鉛めっきよりも柔らかい皮膜が原因です。摩擦面に追従して変形する能力（展延性）が高いため、金属同士の直接接触を防ぎ、耐焼き付き性・耐摩耗性を同時に確保できます。特に潤滑油中での有機酸に対する耐食性が優れており、エンジン周辺などの高温・油脂環境でも長期安定性を保てます。
現場での選定ポイントとして、インジウムめっきは低負荷から中程度の荷重条件において特に効果を発揮します。高荷重・高速回転の条件では皮膜が変形しすぎてしまうリスクがあるため、使用条件の事前確認が欠かせません。
軸受用のインジウムめっきでは、鉛または鉛合金の下地上にインジウム単独めっきを施したあと、熱処理を行って鉛-インジウム合金皮膜を作る方法が採られることが多いです。これはインジウムの拡散性を積極的に利用した工法で、直接合金めっきよりも浴管理が容易という現場メリットがあります。これは使えそうです。
参考リンク：インジウムめっきの潤滑性・軸受用途について（オーエム産業）
インジウムめっきの用途②：低温はんだ・電子部品への接合材料として
インジウムめっきの主要な用途として、現代では電気・電子工業分野が最大の割合を占めています。その中核が「低温はんだ材料」としての活用です。
インジウム単体の融点は156.6℃ですが、スズとの合金（In：Sn＝52：48）にすると融点が117℃まで下がります。これは約東京の夏の気温の4倍以下という非常に低い接合温度であり、熱に弱い部品の実装工程でも安全に使用できます。
電子基板のリフローはんだ付けでは、通常のSn-Ag-Cu系はんだ（融点220℃前後）では熱ダメージが懸念されるケースがあります。インジウム系はんだはその温度差を100℃以上縮める選択肢です。熱トラブルの防止に直結します。

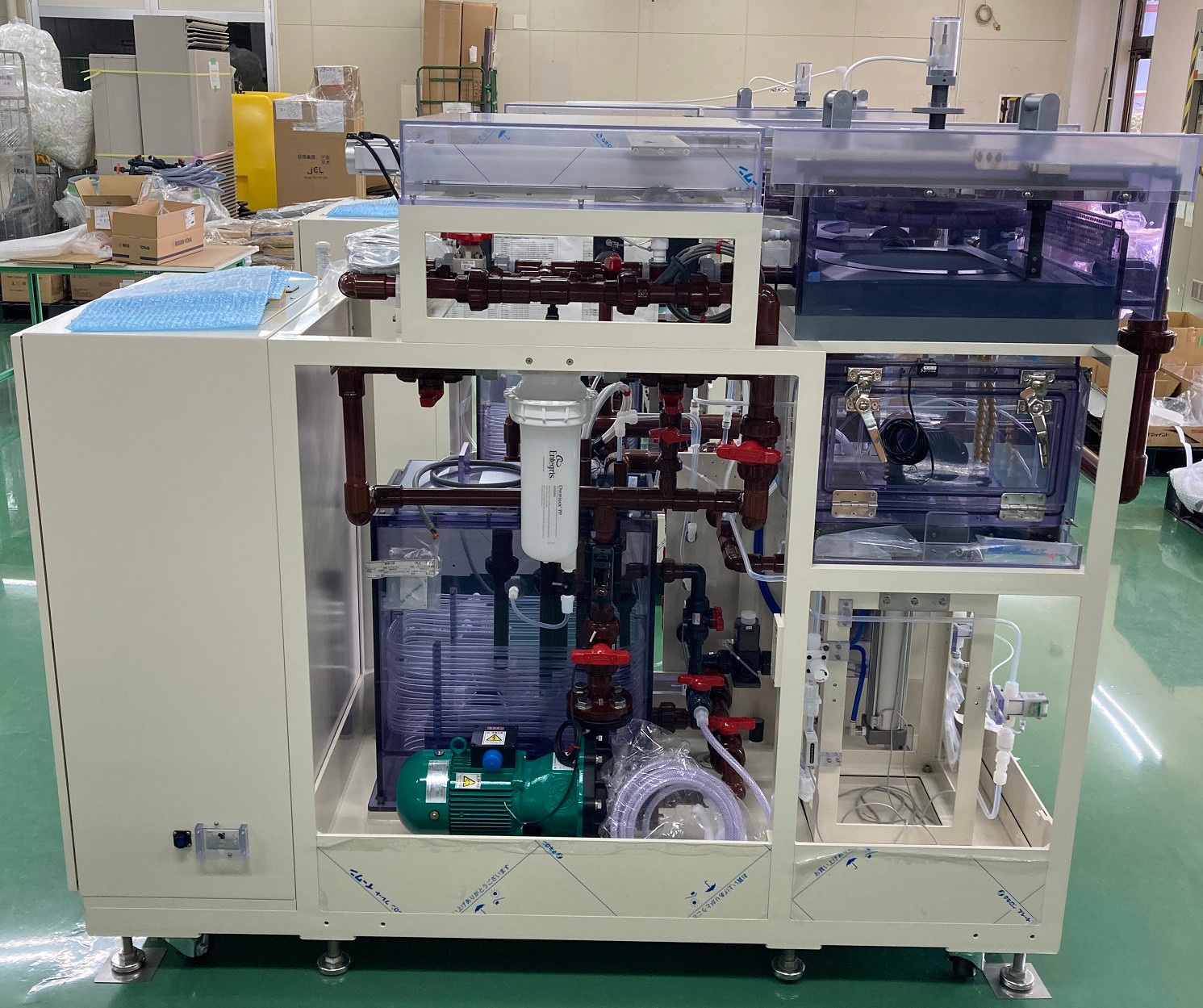

また、先端半導体チップの実装技術においても注目されています。数十μmから数μmという微細なピッチの電極に対して、スクリーン印刷やはんだボールマウントでは対応できない場合、電解インジウムめっきによるマイクロバンプ形成が採用されています。300mmウエハを使った量産プロセスへの導入も実績があります。
インジウムはスズよりも電気抵抗が若干低く、熱伝導率も高いため、はんだとしての電気的性能においても優れています。さらに、チップと基板の熱膨張差による内部応力が集中しやすい接合部において、インジウムの柔軟性がクラック発生を抑制し、信頼性向上につながるという報告もあります。
参考リンク：インジウムめっきを活用したリフローはんだ付けの熱トラブル防止事例
参考リンク：低融点はんだ材料を用いたインジウムバンプ形成技術について（東設）
インジウムめっきの用途③：真空シール・ガラス接合への応用
インジウムめっきならではの特異な用途として、金属とガラス・セラミックスの接合（シーリング）があります。これはインジウムが金属以外の材料にも拡散・付着する性質を持つことから実現する用途で、他のめっき金属では代替が難しい領域です。
通常、金属とガラスを接合する場合は中間材として樹脂系シール材を使うケースが多いですが、真空装置や極低温機器では樹脂シールのアウトガスや低温脆化が問題になります。インジウムの場合、適度な軟らかさで変形追従性が高く、かつアウトガスが少ないため、真空シール材として理想的な特性を持っています。
インジウム単体またはインジウム-スズ合金は、ガラス同士あるいはガラスと金属を接合するシール材として古くから使われてきた実績があります。真空封止が必要な機器や光学機器の接合部などでは、今もこの特性が重要視されています。
めっきとしての応用では、接合部となる金属面にインジウムめっきを施しておくことで、ガラス・セラミック側との接触時に良好な密着と気密性を確保する手法が採られます。インジウムが条件です。
極低温環境（液体窒素温度である-196℃以下など）でも良好なシール性を保てる点も、他のシール材にはない強みです。温度変化の激しい試験装置や宇宙関連機器のコンポーネントでも採用事例があります。
参考リンク：封止を目的としたインジウムの活用事例（旭鍍金工業）
インジウムめっきの用途④：銀めっきの硫化・変色防止膜として
インジウムめっきが持つ耐硫化性は、電子部品や通信機器に広く使われる銀めっきの弱点を補う用途として注目されています。銀は優れた導電性を持つ反面、空気中の硫黄化合物（硫化水素など）と反応して硫化銀が生成し、黒く変色するという根本的な弱点を抱えています。
銀めっきが変色すると、外観の問題だけでなく接触抵抗の上昇・電気的性能の低下にもつながります。これが現場での大きなリスクです。
この問題への対策として、銀めっきの上にインジウムを極薄く（数μm程度）被覆する方法が採られます。インジウムは硫黄に対して安定であるため、銀面への硫黄化合物の到達を遮断します。インジウムの耐硫化性が、銀の長所である高導電性を守るバリア層として機能するわけです。
変色防止策としてはロジウムめっきも選択肢ですが、ロジウムは非常に高価（1グラムあたり数千円以上）な貴金属です。インジウムはロジウムに比べてコストを抑えられる選択肢としても現場では評価されています。
なお、インジウムめっきを変色防止膜として使う際は、膜厚の均一性と密着性の確保が品質の鍵です。膜厚が不均一だと部分的にピンホールが生じ、そこから硫化が進行します。バレルめっきではなく治具めっきでの処理が推奨されるケースが多いです。膜厚管理に注意すれば大丈夫です。
参考リンク：銀めっきの変色原因と対策についての解説（コダマ）
インジウムめっきの用途⑤：希少性・コスト・選定時の注意点【独自視点】
インジウムは亜鉛や鉛などの精錬残渣から回収生産される二次的な生産形態をとるレアメタルです。地殻存在量は銀やセレンと同程度で、決して豊富とはいえません。経済産業省も「レアメタル」として位置づけており、供給リスクへの備えとして国内備蓄の観点からも議論されてきた金属です。
インジウムの価格は需給バランスによって変動しやすく、ITO（インジウムスズ酸化物）用途の液晶パネル向け需要が世界全体の需要量の大半を占めるため、ディスプレイ産業の動向が価格に影響しやすい構造を持ちます。めっき用途での使用量はITO向けに比べると少ないものの、原料コストの不安定性は選定時に無視できない要素です。
スズめっきやニッケルめっきと比較したとき、インジウムめっきは処理コストが高い傾向にあります。一般的なスズめっきと比べると数倍以上の費用がかかるケースもあり、単純に「柔らかい皮膜が欲しい」という理由だけで選ぶのは得策ではありません。
現場でインジウムめっきを選ぶべき条件を整理すると、以下のような場面が該当します。
- 🔹 低温（117〜156℃以下）での接合が必要な電子部品・センサー
- 🔹 銀めっきを使いながら硫化・変色を長期的に防止したい接点部品
- 🔹 ガラス・セラミックとの高気密シールが必要な真空機器・光学部品
- 🔹 潤滑油環境下での耐焼き付き性が必要な滑り軸受
- 🔹 微細ピッチ（数十μm以下）の半導体電極へのはんだバンプ形成
逆に、単純な耐食目的であればインジウムである必要はなく、亜鉛・ニッケルの方がコストパフォーマンスに優れます。「インジウムでなければできない特性」に対してコストを支払う判断が、選定の基本的な考え方です。結論はコスト対機能の整合です。
また、インジウムめっきの浴管理には注意が必要です。酸性浴（硫酸浴・ホウフッ化浴など）では均一電着性に課題が生じやすく、アルカリ性浴（シアン浴・NTA浴）では浴の調製が複雑になります。スルファミン酸浴は浴管理が比較的容易とされていますが、工業的使用実績はまだ限られています。信頼できる加工業者との連携が重要です。
参考リンク：インジウムめっきの浴種と特性に関する学術解説（J-Stage）
参考リンク：レアメタルとしてのインジウムのリサイクル現状（環境省・国立環境研究所）
https://tenbou.nies.go.jp/science/description/detail.php?id=62
WANGHAI-666 屋外用ゴミ箱 屋外 ステンレススチール 分類 ゴミ箱 屋外ゴミ箱 不動産 景勝地 景勝地 ごみ箱 ゴミ箱 ゴミ箱 (カラー: ブルーイン)
